援贊比亞恩多拉體育場電力監控系統的設計與運用

基本信息:
項目名稱:援贊比亞恩多拉體育場電力監控系統的設計與運用
項目地點:恩多拉
實施時間:2011年6月
項目簡介:
援贊比亞恩多拉體育場由中國北京市建筑設計院設計,安徽省外經建設集團有限公司施工,總投資2.4億美元,是一座能容納4萬人的體育場。體育場位于恩多拉市市郊A3公路旁,總占地面積203300平方米,總建筑面積452080平方米,地上4層,建筑高度55.80米。上海安科瑞電氣股份有限公司于2011年6月承接了援贊比亞恩多拉體育場配電監控系統項目。系統采用Acrel-2000型電力監控系統,實現體育場平時單機運行,賽事舉辦期間和消防系統、智能照明系統聯動,保障場館在承辦比賽期間的用電穩定性和安全性。
體育場的主要用電負荷為照明和應急照明,約占總負載的70%,其中以金鹵燈為主的場地照明占照明負荷的60%。除照明外最大的負荷是電子大屏。本系統涉及回路共112個,配電柜上安裝的儀表為上海安科瑞ACR330ELH及PZ80L多功能電力儀表。

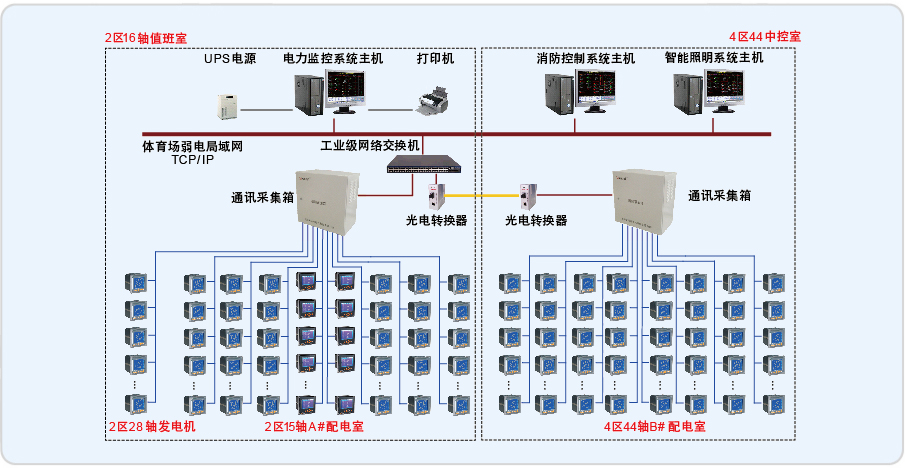

體育場變配電系統60kV以上部分由贊方提供,低壓系統主要變電設備為4臺1600kW干式變壓器和一臺1600kW應急柴油發電機,分別位于2區15軸、2區28軸和4區44軸配電室的內,共27臺低壓配電柜,116個配電回路。本電力監控系統為三層結構,現場設備層由安裝在低壓配電柜上的多功能儀表組成,經由9根RS485總線上傳數據。通訊管理層由安裝在15軸監控室和44軸B#配電室通訊機柜內的通訊服務器、光電轉換器和工業以太網交換機等設備組成,其功能是連接現場設備層和站控管理層。站控管理層設備(監控主機、UPS電源、顯示器等)均安裝在15軸監控室的通訊采集箱內。
系統實現的功能:

1.參數采集及上傳,測量所有常規電力參數;
2.配電系統一次圖界面顯示;
3.對進線回路、商鋪回路和演出回路的電度計量,具有報表查詢功能,用戶可自定義查詢時間;
4.用電趨勢查詢功能,便于進行故障追憶和定位;
5.具有聲光報警和彈出報警框指明報警源的功能;
6.常態單機工作下,實時監控低壓配電柜配電系統的運行狀態;
7.體育館承載比賽期間,具有與其他弱電控制系統聯動功能。
